Port Mapping в блейд корзине HP С7000

Взято из http://bladesmadesimple.com/2011/07/blade-chassis-io-diagrams/



Комментарии:

Каждый блейд сервер имеет встроенные сетевые карточки (два порта). Эти сетевые карточки подключены к I/O Bay 1, I/O Bay 2. Соответсвенно, туда можно установить либо Ethernet коммутатор, либо Ethernet VirtualConnect.

В стандартный блейд-сервер (half-height, например BL460c) можно включить две мезанин-карточки. Например:

• Дополнительные сетевые карточки
• Fibre-Channel HBA
• Контроллеры SAS
• Контроллеры Infiniband

Список возможных мезанин-карточек можно посмотреть здесь http://h18000.www1.hp.com/products/blades/components/c-class-adapters.html

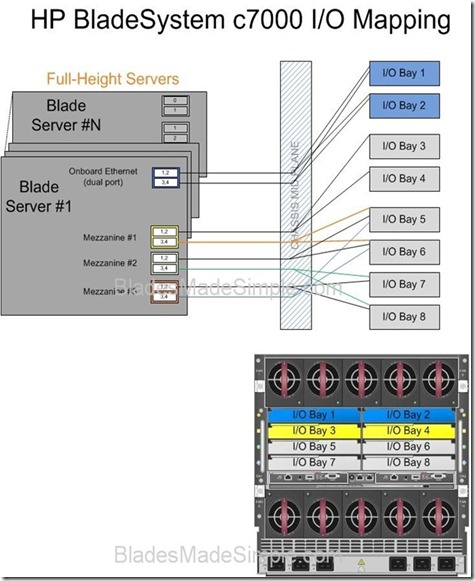

На диаграмме показано как мезанин-карточки подключаются к модулям ввода-вывода. В зависимости от карточки, необходимо подключать соответсвующий модуль ввода/вывода.

Например, если вставили Fibre-Channel HBA, то в соответствующие модули должны быть либо коммутаторами Fibre-Channel, либо Fibre-Channel VirtualConnect. Можно, конечно, заполнять не все модули сэкономив на отказоустойчивости.

Вот, например, SAS коммутатор для подключения  SAS контроллера к дисковому массиву с front-end SAS портами (не путать с back-end интерфейсом для подключения самих дисков) http://h10010.www1.hp.com/wwpc/us/en/sm/WF05a/3709945-3709945-3710104-3762222-3762221-3832737.html
